ups電源運行原理和維護方法

為了確保計算機的正確、安全運轉，咱們對供電電源提出了越來越嚴格的要求，而UPS就是針對這一要求而設計發展普及起來的一種供電體系（UninterrupTIble Power System）稱為“不間斷電源系 統”或“不停電供電體系”簡稱UPS。現在不間斷電源，在計算機的外圍設備中已經從一個不是很受重視的角色迅速演變成為互聯網的關鍵設備及電子商務的保衛者。那么ups電源原理和修理技巧是怎 樣呢？咱們來看下。 　　

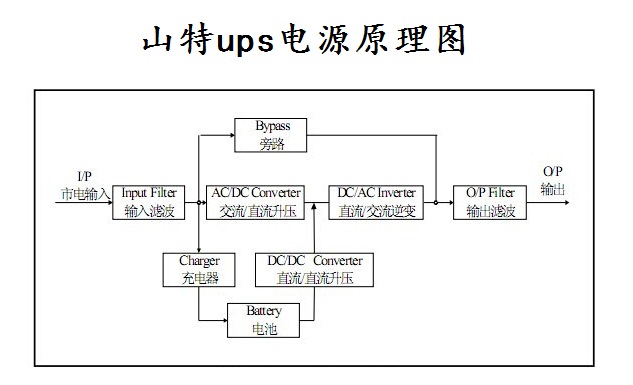

一、ups電源作業原理：　

UPS不間斷電源當即轉入電池逆變狀況;為避免市電來回切換，只有當市電康復到170～270V時， UPS才轉入市電逆變狀況。市電頻率的偵測與控制偵測市電頻率的意圖是作為逆變鎖相的依據，通 過調整逆變的過零點調整逆變相位，使在市電狀況下的逆變輸出與市電輸入根本同頻率、同相位。市電開機時，UPS偵測輸入市電的頻率作為逆變輸出的頻率;電池狀況下開機時，逆變輸出的頻率以上 次輸出的頻率來設定。 　　當市電正常時，履行鎖相，逆變頻率先追市電頻率，頻率相同后再追蹤相位，經過變動逆變頻率完結逆變和市電同相位。鎖相后，逆變和市電的相位差小于3度，頻率誤差小于0.01Hz。當市電頻 率超出47～53Hz規模時，UPS不履行鎖相，當即轉入電池逆變狀況，只有當市電頻率回復到48～52Hz時，UPS再履行鎖相，并轉入市電逆變狀況。

三角波發生器CPU送出的38.4kHz方波，經由運算放大器組成的二分頻電路后，變成19.2kHz的方波，再經積分器積分紅三角波。規范正弦波發生器CPU送出以128點均勻分割的模仿正弦波，經過二 階低通濾波器濾波后，生成規范正弦波。PWM信號規范正弦波與逆變輸出電壓的正弦波反饋信號進行比較，其結果被三角波切開，生成PWM信號。逆變電壓調整CPU每16ms讀取一次逆變電壓值，并與設 定的電壓值進行比較，當差值高于10V時，CPU當即調整規范正弦波，然后調整PWM信號，使輸出電壓相應加減5V，以縮小差值;當差值低于10V時，CPU累積差值，當累積值到達30V時，CPU調整規范正弦 波，使輸出電壓相應加減2V。 　　

CPU的A/D讀取CPU每半周期讀一次電池電壓、正負BUS電壓和機內溫度，每隔8個規范正弦波點讀一次市電電壓、逆變電壓和逆變電流（在每個周期開端，CPU變更讀點的初始方位，使每隔8個規范 正弦波點讀一次，經過128個點的A/D讀取到達掃描作用，讀取值存入RAM內）。 ups電源作業原理和修理技巧

二、UPS電源體系的運用與保護 　　

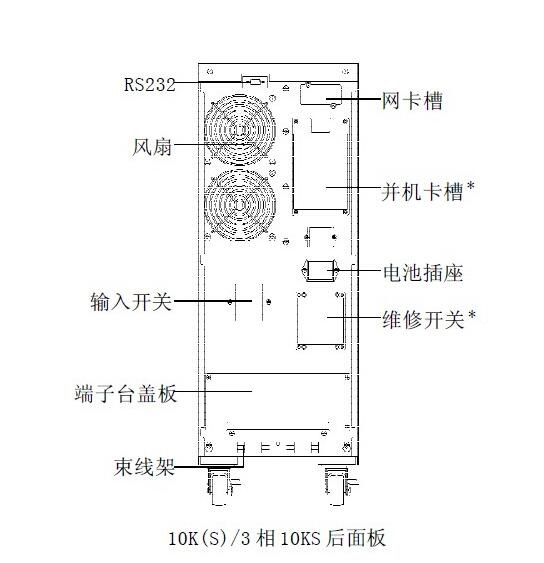

1 、UPS電源體系開、關機 　　

1.1 第一次開機 　　（1）按以下次序合閘：儲能電池開關→自動旁路開關→輸出開關依次置于“ON“。 （2）按UPS發動面板“開”鍵，UPS電源體系將徐徐發動，“逆變”指示燈亮，延時1分鐘后，“旁路”燈熄 滅，UPS轉為逆變供電，完結開機。 　　經空載運轉約10分鐘后，依照負載功率由小到大的開機次序發動負載。 　　

1.2 日常開機 　　只需按UPS面板“開”鍵，約20分鐘后，即可開啟電腦或其它儀器運用。一般等UPS發動進入安穩作業后，方可翻開負載設備電源開關（注：手動保護開關在UPS正常運轉時，呈“OFF”狀況）。 　　

1.3 關機 　　先將電腦或其它儀器關閉，讓UPS空載運轉10分鐘，待機內熱量排出后，再按面板“關”鍵。

ups電源作業原理和修理技巧 　　

2、UPS電源體系運用注意事項 　　UPS電源體系因其智能化程度高，儲能電池選用了免保護蓄電池，這雖給運用帶來了許多便當，但在運用過程中還應在多方面引起注意，才干確保運用安全。 　　

（1）UPS電源主機對環境溫度要求不高，+5℃～40℃都能正常作業，但要求室內清潔，少塵，不然塵埃加上潮濕會引起主機作業紊亂。儲能蓄電池則對溫度要求較高，規范運用溫度為25℃，平常 不能超過+15℃～+30℃。溫度太低，會使儲電池容量下降，溫度每下降1℃，其容量下降1％。其放電容量會隨溫度升高而添加，但壽數降低。如果在高溫下長期運用，溫度每高10℃，電池壽數約降低 一半。 　　

（2）主機中設置的參數在運用中不能隨意改動。特別是對電池組的參數，會直接影響其運用壽數，但隨著環境溫度的改動，對浮充電壓要做相應調整。一般以25℃為規范，環境溫度每升高或降 低1℃時，浮充電壓應添加18mV（相對于12V蓄電池）。 　　

（3）在無外電靠UPS電源體系自行供電時，應避免帶負載發動UPS電源，應先關斷各負載，等UPS電源體系起動后再開啟負載。因負載瞬間供電時會有沖擊電池，多負載的沖擊電流和加上所需的供 電電流會形成UPS電源瞬間過載，嚴峻時將損壞變換器。 　　

（4）UPS電源體系按運用要求功率余量不大，在運用中要避免隨意添加大功率的額定設備，也不允許在滿負載狀況下長期運轉。但作業性質決定了UPS電源體系幾乎是在不間斷狀況下運轉的，增 加大功率負載，即使是在根本滿載狀況下作業，都會形成主機出毛病，嚴峻時將損壞變換器。 （5）自備發電機的輸出電壓，波形、頻率、幅度應滿UPS電源對輸入電壓的要求，另外發電機的功率要遠大于UPS電源的額定功率，不然任一條件不滿，將會形成UPS電源作業異常或損壞。 　　

（6）由于組合電池組電壓很高，存在電擊危險，因此裝卸導電聯接條、輸出線時運用安全確保，工具應選用絕緣辦法，特別是輸出接點應有防觸摸辦法。 　　

（7）不論是在浮充作業狀況仍是在充電、放電檢修測試狀況，都要確保電壓、電流符合規定要求。過高的電壓或電流或許會形成電池的熱失控、電壓、電流過小會形成 電池虧電，這都會影響電 池的運用壽數，前者的影響更大。 　　

（8）在任何狀況下，都應避免電池短路或深度放電，由于電池的循環壽數和放電深度有關。放電深度越深、循環壽數越短。在容量實驗中或是放電檢修中，一般 放電到達容量的30％～50％就可 以了。 　　

（9）對電池應避免大電流充放電，雖然在充電時可以接受大電流，但在實際操作中應盡量避免，不然會形成電池極板脹大變形，使得極板活性物質脫落，電池內阻增大，溫升越高，嚴峻時將造 成容量下降，壽數提早中止。 ups電源作業原理和修理技巧 　　

3、常保護與檢修 　　

（1）UPS電源在正常運用狀況下，主機的保護作業很少，主要是防塵和定時除塵。特別是氣候枯燥的區域，空氣中的灰粒較多，機內的風機會將塵埃帶入機內堆積、當遇空氣潮濕時會引起主機控 制紊亂形成主機作業異常，并發生不準確告警，很多塵埃也會形成器材散熱不好。一般每季度應完全清潔一次。其次就是在除塵時，查看各銜接件和插接件有無松動和觸摸不牢的狀況。 　　

（2）雖然儲能電池組現在都選用了免保護電池，但這僅僅免除了以往的測比、配比、定時添加蒸餾水的作業。但外因作業狀況對電池的影響并沒有改動，不正常作業狀況對電池形成的影響沒有 變，這部分的保護檢修作業仍是非常重要的，UPS電源體系的很多修理檢修作業主要在電池部分。 　　

a.儲能電池的作業全部是在浮充狀況，在這種狀況下至少應每年進行一次放電。放電前應先對電池組進行均衡充電，以達全組電池的均衡。要清楚放電前電池組已存在的落后電池。放電過程中如 有一只到達放電中止電壓時，應中止放電，繼續放電先消除落后電池后再放。 　　

b.核對性放電，不是首要尋求放出容量的百分之多少，而是要關注發現和處理落后電池，經對落后電池處理后再作核對性放電實驗。這樣可避免事故，以免放電中落后電池惡化為反極電池。 　　

c.平常每組電池至少應有8只電池作標明電池，作為了解全電池組作業狀況的參考，對標明電池應定時測量并做好記錄。 　　

d.日常保護中需經常查看的項目有：清潔并檢測電池兩頭電壓、溫度；銜接處有無松動，腐蝕現象、檢測銜接條壓降；電池外觀是否完好，有無殼變形和滲漏；極柱、安全閥周圍是否有酸霧逸 出；主機設備是否正常。 　　

e.免保護電池要保護，不是什么無稽之談，應從廣義的保護立場動身，做到運轉、日常辦理的周到、細致和規范性，確保設備（包括主機設備）堅持良好的運轉狀況，然后延伸運用年限；確保直 流母線經常堅持合格的電壓和電池的放電容量；確保電池運轉和人員的安全可靠。這就是電池保護的意圖，也是電池運轉規程中包括的內容和進行規矩。 　　

（3）當UPS電池體系呈現毛病時，應先查明原因，辨明是負載仍是UPS電源體系；是主機仍是電池組。雖然UPS主機有毛病自檢功用，但它對面而不對點，對更換配件很方便，但要修理毛病點，仍 需做很多的剖析、檢測作業。另外如自檢部分發生毛病，顯示的毛病內容則或許有誤。 　　（4）對主機呈現擊穿，斷穩妥或焚毀器材的毛病，一定要查明原因并排除毛病后才干重新發動，不然會連續？生相同的毛病。 　　

（5）當電池組中發現電壓反極、壓降大、壓差大和酸霧泄漏現象的電池時，應及時選用相應的辦法康復和修正，對不能康復和修正的要更換，但不能把不同容量、不同功能、不同廠家的電池聯 在一起，不然或許會對整組電池帶來不利影響。對壽數已過期的電池組要及時更換，以免影響到主機。
