山特ups穩壓電源C1K--C3KS面板介紹

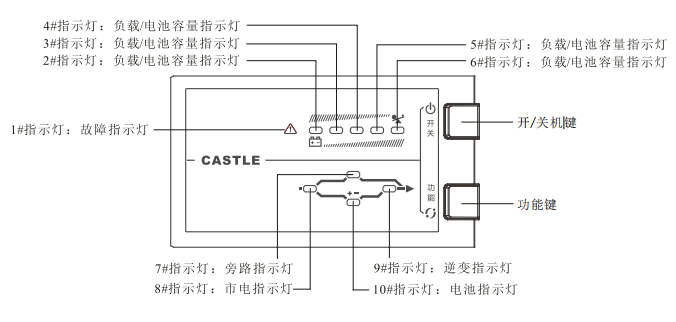

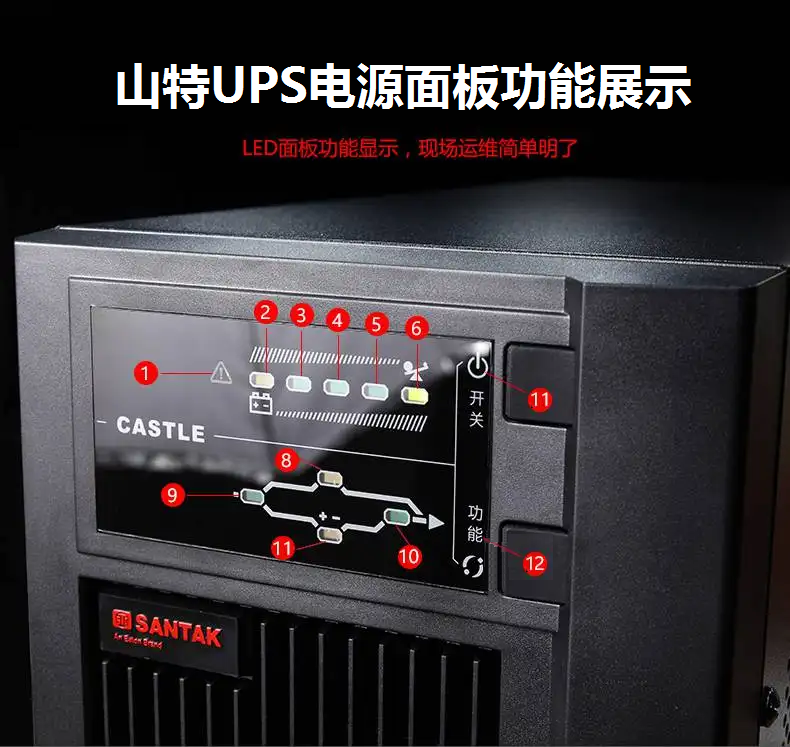

山特ups穩壓電源面板介紹：

1、開/ 關機鍵 開/關機鍵的主要功能為： 開機：按開/ 關機鍵1 秒以上即可開機，開機成功UPS會發出一聲鳴叫。 關機：當UPS處于市電模式、電池模式時，按開/關機鍵1秒以上即可關機. 清除故障：按開/關機鍵3秒以上即可清除故障狀態。

2、功能鍵 功能鍵的主要功能為： 電池自檢：在市電模式下，按功能鍵2秒以上可啟動電池自檢，執行電池自檢操作。 電池模式下的消音：按功能鍵2秒可消除電池模式下的告警聲，再持續按功能鍵2秒以 上，告警音恢復。 所有模式下的消音：持續按功能鍵10秒以上實現靜音功能，再持續按功能鍵10秒以 上，告警音恢復。按鍵音與電池放電截止電壓告警聲（一秒一叫）不在靜音范圍內。

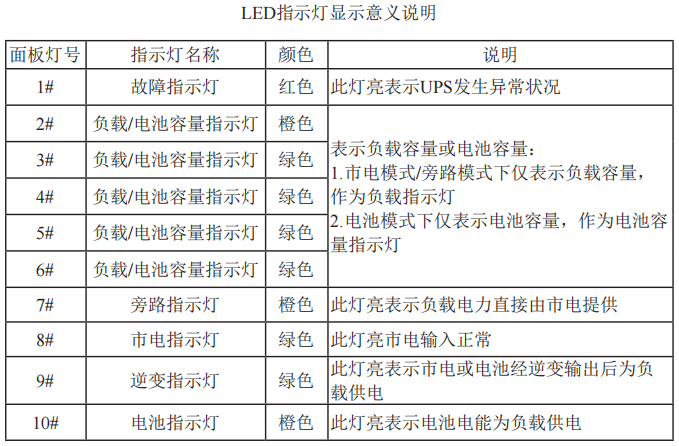

3、LED 指示燈 包括故障指示燈、負載/ 電池容量指示燈、旁路指示燈、市電指示燈、逆變指示燈、 電池指示燈。

一、運行模式

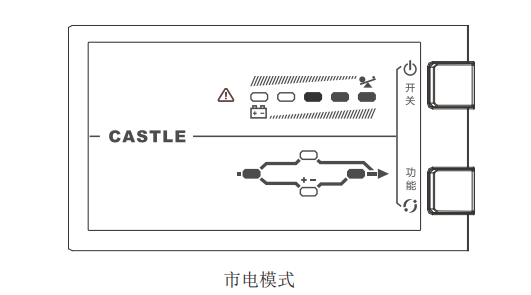

UPS的運行模式可分為市電模式、電池模式和旁路模式。 3.2.1 市電模式 市電模式下運行的面板指示燈如下圖所示，此時市電指示燈與逆變指示燈會亮，負載 指示燈會根據所接的負載容量大小點亮。 市電模式 1. 市電指示燈閃爍，表示零、火線接反或者沒有接大地，UPS仍工作于市電模式；若 同時電池指示燈亮，表示市電的電壓或頻率已超出正常范圍，UPS已經工作在電池模式下

2. 若負載容量超過100％，蜂鳴器半秒叫一次，它提醒您接了過多的負載，您應該將 非必要的負載逐一去除，直到UPS負載量小于100％。

3. 若電池指示燈閃爍，則表示UPS未接電池或電池電壓太低，此時應檢查電池是否連 接好，并按功能鍵2秒，進行電池自檢。

二、電池模式

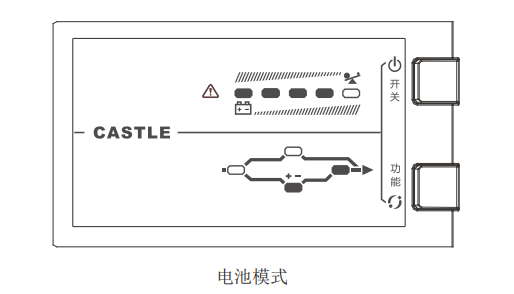

電池模式下運行的面板指示如下圖所示，此時電池指示燈和逆變指示燈亮；若接入異 常之市電,市電燈會同時閃爍。電池容量指示燈會根據電池容量的大小點亮，注意電 池模式下的負載指示燈會作為在后備時間內的電池容量水平指示。 1. 在電池模式運行時，蜂鳴器每隔4秒鳴叫一次，若此時持續按功能鍵2秒以上，UPS 執行消音功能，蜂鳴器不再鳴叫報警，再持續按功能鍵2秒以上，報警恢復。

2. 當電池容量減少時，發光的電池容量指示燈數目會減少，當電池電壓下降至預警電 位時（此時可保持大于2分鐘的備用時間）蜂鳴器每一秒鳴叫一次，提示用戶電池容 量不足，應抓緊進行負載操作并逐一去除負載）。

3. 可以通過UPS不接市電以檢驗后備功能。

三、旁路模式

通過WinPower設置UPS使其工作在旁路狀態。旁路模式下運行的面板指示如下圖所 示，市電指示燈與旁路指示燈亮，負載指示燈會根據所接負載容量大小點亮。UPS兩 分鐘叫一次。

1. 若市電指示燈閃爍，表示市電的電壓或頻率已超出正常范圍或市電零、火線接反或 者沒有接大地。

2. 其他面板指示燈與市電模式描述一樣。

3. UPS工作在旁路模式下時，不具備后備功能。此時負載所使用的電源是直接通過電 力系統經濾波供應的。
